封帽焊機,封帽點焊機 晶體管封帽機 儲能真空封帽焊機,T046/56封帽焊機 金屬封帽機

?

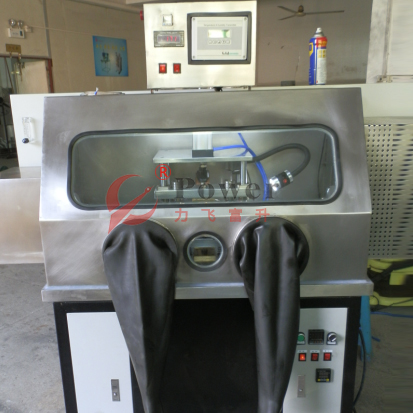

整機前面

焊接機頭

304不繡鋼,全密封,加熱箱體.高精度封帽電容儲能焊接.
304不繡鋼,全密封,加熱箱體.高精度封帽電容儲能焊接.











?

加熱腔

露點儀和電壓監測表

傳遞倉

控制調節面板

機箱背面



應用現場

金屬封帽機系列1226金屬封帽機系列1223



金屬封帽機系列145

主要技術參數

最大貯能值:

1500焦耳,電容量10000UF

功率:

3KVA

電極最大壓力:

3000N

貯能電容充電電壓:

1–400V可調

最大生產效率:

10S/–20S/

負載持續率:

20%

焊接能力:

黃銅0.5+0.5

晶體管封帽直徑:6MM(0.8–1MM柯伐合金)

電源:

220V/1¢/ 50HZ

氣壓氣源:

0.6MPA

真空倉真空度:

-0.08 MPA

主腔體壓力值:

-0.01——0.1 MPA

重量:

400KG

主要特點

  1. 四軸導柱導套機頭,精度高
  2. 下電極平臺X-Y可調
  3. 帶露點儀,帶電壓檢測
  4. 帶加熱、抽真空、充氮?dú)?/strong>
  5. 304不銹鋼密封腔體
  6. 雙手啟動開關,隨意可調LED照明燈

?本機焊接電源部分采用電容儲能放電焊接,與交流焊機比較,對電網沖擊小,主要適用于TO46,TO56,晶體管激光二極管等大功率器件的封裝焊接。傳動部分采用氣動加壓,能保證足夠的焊接壓力,通過四柱滾珠模架的精確導向確保上下電極的平整度。焊接操作輕松,可靠。在電子元件行業得到廣泛應用。該封帽機具有調整儲能電壓,充放電,氣動加壓,氣動卸載等功能。該機采用固定繼電器及可控制硅作充放電控制,動作穩定可靠、保護功能完善、工藝參數調整方便,操作安全可靠,配套真空手套及充氮保護,的優點,廣泛應用于封焊石晶體諧振器、單片晶體濾波器、鐘控振蕩器,激光二極管和溫度補償晶體振蕩器、晶體管光電元件及小型熱保護器,是晶體管生產企業工藝改良的首先設備
